硬質合金蝸輪剃齒刀是高精度蝸輪的最后精加工刀具。蝸輪剃齒刀–般可使蝸輪加工精度提高一級。

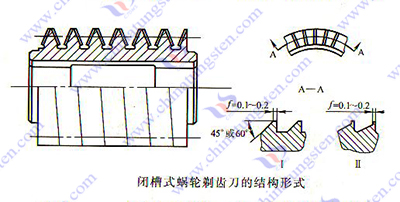

蝸輪剃齒刀是在蝸桿的兩側螺旋面上做出許多容屑槽。容屑槽分為通槽式和閉槽式兩種。前者由于容屑槽形，的限制，齒數較少，但制造容易，適用于加工一般精度的蝸輪；后者齒數較多，適用于高精度蝸輪的加工。一般蝸輪剃齒刀是在蝸桿磨床上和工作蝸桿在一次調整中磨削螺旋側面，與工作蝸桿的側螺旋面一致性較好，可以有效地提高傳動精度和接觸精度。下圖是閉槽式蝸輪剃齒刀的結構形式。

蝸輪剃齒刀的刀齒后面是一條后角為零度的刃帶，刃帶寬度一般為0.I –0.2mm，有時為了提高刃口強度，刃帶寬度可適當加大，但不應超過0.3一0.4mm，以保證剃齒質量。工作過程中存在著明顯的擠壓現象，通常用在鑄鐵蝸輪的加工中效果較好，而對于銅質蝸輪則效果較差。

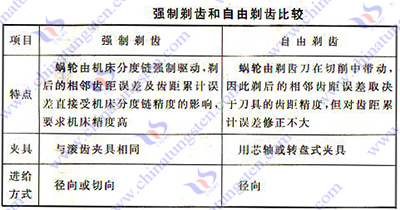

蝸輪剃齒刀螺紋部分的長度應比工作蝸桿螺紋部分的長度稍長一些。蝸輪剃齒刀的制造精度，可參照高精度蝸輪滾刀的制造公差選取。蝸輪的剃齒加工按有無外加傳動鏈，可分為強制剃齒和自由剃齒，兩者的特點見下表。
