硬質合金插齒刀根據結構形狀的不同，插齒刀可分為盤形插齒刀、碗形插齒刀、錐柄插齒刀三種，盤形插齒刀主要用于加工普通的外嚙合直齒、斜齒圓柱齒輪、人字齒輪、大直徑的內齒輪和齒條等。碗形插齒刀主要加工帶臺肩和階梯的齒輪、雙聯齒輪等，也可用于加工盤形插齒刀能加工的各種齒輪。錐柄插齒刀主要用于加工內嚙合直齒及斜齒齒輪。
根據GB/T 6082-2001，直齒插齒）9的技術要求如下。
插齒JJ用高速工具鋼制造。錐柄插齒JJ柄部可用中碳鋼制造。
插齒刀切削部分的硬度：用高速工具鋼時為63-66HRC，用高性能高速工具鋼時應不低于64HRC。錐柄插齒JJ柄部硬度不低于35HRC。

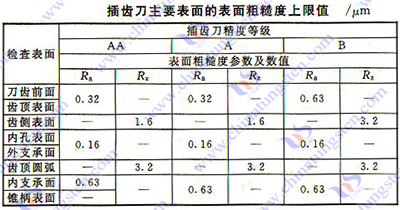

插齒刀主要表面的表面粗糙度上限值按表的規定

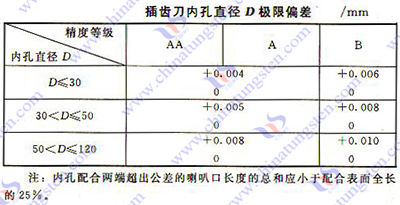

插齒刀內孔直徑D極限偏差按表的規定。
插齒刀前角、齒頂后角、齒側后角的極限偏差按如下規定。

前角極限偏差：AA級精度插齒刀為+5’；A級精度插齒刀為±8’；B級精度插齒刀為±12’。齒頂后角、齒側后角極限偏差：AA級精度插齒刀為土3’；A級、B級精度插齒刀為±5’：⑥錐柄插齒刀柄部極限偏差如下：柄部直徑的極限偏差為0～0. 05mm，圓錐半角的極限偏差為±30’。
