1、頂錘燒結品型號表示規則
DC636中的DC是指燒結品名稱，6是指燒結品類別，36是指燒結品工作面尺寸
a.第一部分用兩個漢語拼音字母表示燒結品的名稱，如DC-釘錘；DG-壓缸
b.第二部分用一位數字表示燒結品的類別，如六面頂用"6"表示，兩面頂和壓缸用"2"表示。
C.第三部分用兩位數字表示燒結品頂錘頂面或壓缸型腔的尺寸，選取舍去小數部分的整數值作為代號。

硬質合金頂錘常用的為兩面頂和六面頂，下圖為硬質合金兩面頂錘：


2、硬質合金頂錘精加工表示規則
硬質合金頂錘精加工品的型號由精加工頂錘代號、頂面直徑尺寸、頂面尺寸、邊線長度、公稱角度、高度、外圓錐度、外圓錐度代碼流水號、大斜面角度、大斜面角度代碼流水號、頂面形狀、頂面形狀代碼代號等十二個部分組成，如：
GDC?10336X13X41X75(B1X1Y1)
GDC是指硬質合金精加工頂錘代號
?103是指頂面直徑尺寸，頂錘外圓46度面最低點直徑尺寸，有小數保留小單位，單位為mm
36是指頂面尺寸：有小數保留小數位，如果是長方形頂面，則表示長度尺寸，單位為mm
13是指頂錘41度面腰邊線長尺寸，有小數保留小位數，單位為mm
41是指頂錘41度公稱角度，有小數保留小位數，單位為mm
75是指精坯頂錘高度尺寸，有小數保留小位數，單位為mm
B是指外圓錐度代碼，當外圓錐度為0.5°時，則表示為"B"；若錐度為1.5°時，則該處缺省。
1是指外圓錐度代碼流水號，確保制品號的唯一性；若錐度為1.5°時，則該處缺省。
X是指大斜面錐度代碼，當大斜面角度為非46°時，用"X"表示；當大斜面角度為46°時，則該處缺省。
1是指大斜面角度代碼流水號，確保制品
Y是指頂面形狀代碼，當頂面為長方形時，用"Y"表示；頂面為正方形時，則該處缺省。
1是指頂面形狀代碼流水號，確保制品號的唯一性；頂面為正方形時，則該處缺省。

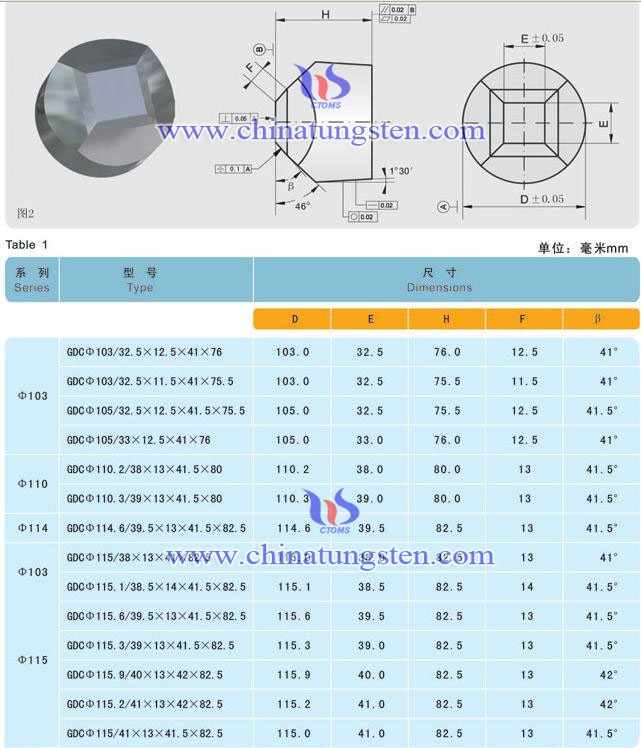

下圖為精加工的六面頂錘
