簡介

流體在管道中流動時，由于孔板的局部阻力，使得流體的壓力降低，能量損耗，該現象在熱力學上稱為節流現象。該方式比采用調節閥要簡單，但必須選擇得當，否則，液體容易產生汽蝕現象，影響管道的安全運行。

用途

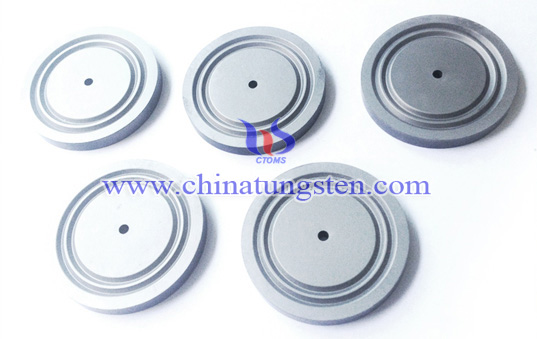

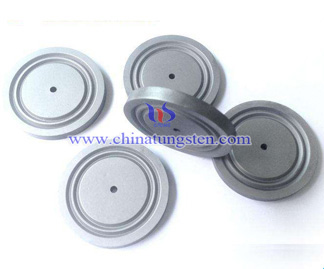

硬質合金節流孔板主要用于冶金行業熱軋除鱗系統。介質為水，工作溫度≤80℃的管路上，安裝在最小流量閥的出口或除鱗噴射閥高壓預充水的管路上，起調節介質流量降低壓力的作用。

硬質合金節流孔板的作用，就是在管道的適當?shù)胤綄⒖讖阶冃。?dāng)液體經過縮口，流束會變細或收縮。流束的最小橫斷面出現在實際縮口的下游，稱為縮流斷面。在縮流斷面處，流速是最大的，流速的增加伴隨著縮流斷面處壓力的大大降低。當流束擴展進入更大的區域，速度下降，壓力增加，但下游壓力不會完全恢復到上游的壓力，這是由于較大內部紊流和能量消耗的結果。

特點

1、多段均衡降壓，無沖擊、無振動。

2、零件全部采用2Cr13不銹鋼，經調質處理后，耐腐蝕性能好、抗沖刷性能強等優點。

3、出口采用放散管結構，減小了出口介質的流速，對管道的沖擊力小。

4、結構簡單、緊奏。密封性能好，噪音小。
