深孔套料鉆是深孔加工中常用到的鉆同之一，其特點在于可以自動收集費料。
深孔套料鉆是在實心材料上鉆孔，并能將中心材料取出，適用于加工直徑聲Ø50mm以上的孔。套料鉆的結構形式有機械夾固式和焊接式兩種。刀片材料有高速鋼和硬質合金。
常用深孔套料鉆的結構
機械夾固式外排屑套料鉆：當加工直徑較大且較深時，可采用如圖所示的機械夾固式套料鉆。切削部分有四個刀頭、四塊導向塊組成，四個刀頭按刀號依次排列，相鄰刀片端面伸出長度相差0.3mm，切削時能逐步切入，切削圖形合理，分屑情況良好，刀頭焊有YW2硬質合金刀片，用螺釘緊固在刀體上。導向塊用YG8 刀片磨成斜楔式，磨損后可拆下更換。

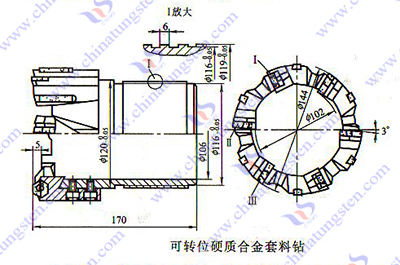

可轉位硬質合金套料鉆：可轉位硬質合金套料鉆有六個刀頭，分成三組，前角均為6º。各組刀頭對稱地安裝在刀體上，采用偏心夾緊。

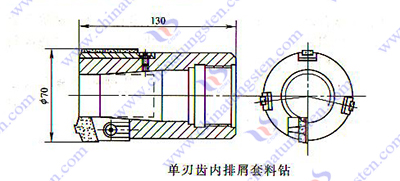

單刃齒內排屑套料鉆：單刃齒內排屑套料鉆的刀齒磨成階梯狀，以便分屑。刀頭與刀體依靠凸凹槽定位，用螺釘緊固在刀體上。三個導向塊不均勻分布，導向塊焊在鋼板上并用螺釘固定。

套料鉆的導向問題
深孔套料鉆的導向塊主要起導向、支承和防止孔歪斜的作用。由于套料鉆鉆頭外刃不斷磨損，它的外徑尺寸要比套料鉆的外徑小（0.001～0.002）D（D為套料鉆直徑）。為了加強對套料鉆的支承作用，常在套料鉆與鉆桿間采用木板、尼龍或橡膠做支承套，其外徑應比套料鉆外徑大(0. 01～0. 04)D.
